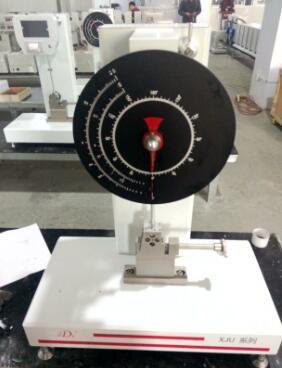

仪器概述
主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石，电绝缘材料等非金属材料冲击韧性的测定。化工行业、科研单位、大专院校、质量检测部门、专业生产厂家实验室等单位理想的试验设备。
该产品测量范围宽，双层刻度盘清晰明了，操作方便，测量结果准确可靠。
符合标准
标准号 | 标准名称 |
GB/T 1843—2008 | 《塑料悬臂梁冲击试验方法》 |
ISO 180-1993 | 《塑料悬臂梁冲击强度的测定》 |
GB/T 2611-2007 | 《试验机通用技术要求》 |
JB/T 8761-1998 | 《塑料悬臂梁冲击试验机》 |
工作原理
用已知能量的摆锤一次冲击支撑成垂直悬臂梁的试样，测量试样破坏时所吸收的能量，冲击线到试样夹具为固定距离，对于缺口试样，冲击线到缺口中心线为固定距离。试验机应为摆锤式，并由摆锤、试样支座、能量指示机构和机体等主要构件组成，能示试样破坏过程中所吸收的冲击能量。
术语：
无缺口试样悬臂梁冲击强度：无缺口试样在悬臂冲击，破坏过程中所吸收的冲击能量与试样的原始截面积之比，以KJ/m2表示。
缺口试样悬臂梁冲击强度：缺口试样在悬臂梁冲击破坏过程中所吸收的冲击能量与试样在缺口处的原始截面积之比，以KJ/ m2表示。
技术参数
XJU悬臂梁冲击试验机 | |||
冲击能量 | 2.75J、5.5J | ||
冲击速度 | 3.5m/s | ||
摆锤预扬角 | 1500 | ||
冲击刀刃至钳口上面距离 | 22mm±0.2mm | ||
打击中心距 | 335mm | ||
刀刃圆角半径 | R=0.8mm±0.2mm | ||
能量损失 | 1.0J <0.02J； 2.75J <0.03J；5.5J <0.03J | ||
刻度盘分度 | 0—1.0J | 0—2.75J | 0—5.5J |
0.01J | 0.025J | 0.05J | |
仪器尺寸 | 长700mm×宽310mm×高800mm | ||
所需空间 | 前后0.4m， 左右1.5m，上部1.5m | ||
电源 | 100VA 220VAC 50HZ | ||
试样类型：常规试样为1型，为优选型。
试样型号 | 长L（mm） | 宽b（mm） | 厚h（mm） |
1 | 80±2 | 10.0±0.2 | 4 |
2 | 63.5±2 | 12.7±0.2 | 12.7±0.2 |
3 | 63.5±2 | 12.7±0.2 | 6.4±0.2 |
4 | 63.5±2 | 12.7±0.2 | 3.2±0.2 |
仪器配置
XJU悬臂梁冲击试验机 | |
主机 | 一台 |
冲击摆 | 一把2.75J |
砝码 | 一对（5.5J） |
对中样板 | 一块 |
内六角搬手 | 3mm |
电源线 | 一根 |
